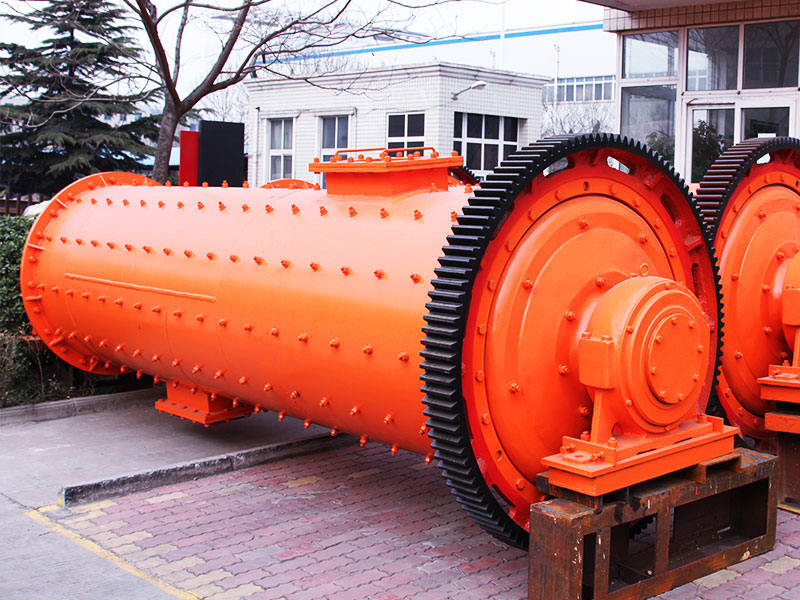

陶瓷球磨机 陶瓷球磨机

陶瓷球磨机

陶瓷球磨机是国内选矿机械专家结合国内新型的球磨技术研制开发的又一新型节能球磨设备,具有结构多变、一机多用,节能减耗、运行稳定,研磨贵重金属效果好、投资节省等优势。

咨询热线:0371-6777 2727

免费获取优惠报价

产品介绍:

陶瓷球磨机是将球磨机整体采用陶瓷制造的选矿类设备,陶瓷球磨机提高了生产效率,应用范围更加广泛,能在各种物料的中、细碎作业中发挥重要作用,是大型石料厂和矿山企业破碎选矿的理想设备。

工作原理:

陶瓷球磨机的电机通过减速装置驱动筒体回转,筒体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用,便产生抛落和泻落,矿石在冲击和研磨作用下逐步被逃陶瓷球磨机粉碎。被粉碎的矿石经排料部分排出陶瓷球磨机筒外。排出的矿物在螺旋分级机中经分级出合格产品后,粗砂通过联合进料器再回到陶瓷球磨机内继续粉磨。供料机连续均匀地喂料,矿石经联合进料器连续均匀地进入球磨机,被磨碎的物料源源不断地从陶瓷球磨机中排出。陶瓷球磨机是可以每天24小时连续工作的粉磨设备。

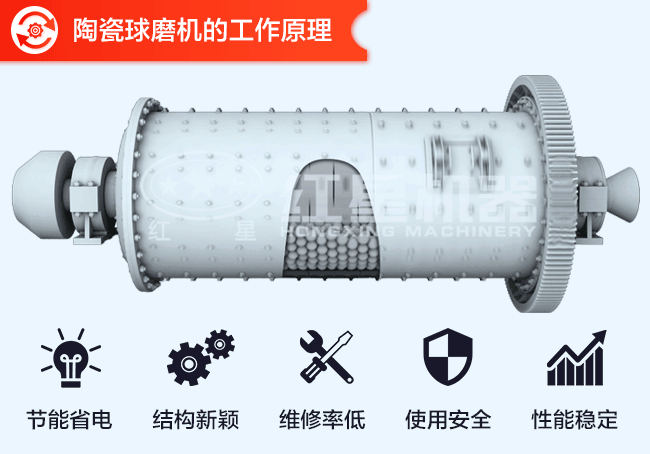

陶瓷球磨机工作原理

性能特点:

陶瓷球磨机为卧式筒形旋转装置,由给料部、出料部、回转部、传动部(减速机、小传动齿轮、电机、电控)等主要部分组成。外沿齿轮传动,两仓,格子型球磨机。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工。

产品参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 148-615 4500 525
规格型号 进料粒度
(mm)
产量
(t/h)
Ф900×1800 ≤20 0.65-2
Ф900×3000 ≤20 1.1-3.5
Ф1200×2400 ≤25 1.5-4.8
Ф1200×3000 ≤25 1.6-5
Ф1200×4500 ≤25 1.6-5.8
Ф1500×3000 ≤25 2-5
Ф1500×4500 ≤25 3-6
Ф1500×5700 ≤25 3.5-6
Ф1830×3000 ≤25 4-10
Ф1830×4500 ≤25 4.5-12
Ф1830×6400 ≤25 6.5-15
Ф1830×7000 ≤25 7.5-17
Ф2100×3000 ≤25 6.5-36
Ф2100×4500 ≤25 8-43
Ф2100×7000 ≤25 12-48
Ф2200×4500 ≤25 9-45
Ф2200×6500 ≤25 14-26
Ф2200×7000 ≤25 15-28
Ф2200×7500 ≤25 15-30
Ф2400×3000 ≤25 7-50
Ф2400×4500 ≤25 8.5-60
Ф2700×4000 ≤25 22-80
Ф2700×4500 ≤25 26-90
Ф3200×4500 ≤25 按工艺条件定
Ф3600×4500 ≤25 按工艺条件定
Ф3600×6000 ≤25 按工艺条件定
Ф3600×8500 ≤25 45.8-256
Ф4000×5000 ≤25 45-208
Ф4000×6000 ≤25 65-248
Ф4000×6700 ≤25 75-252
Ф4500×6400 ≤25 84-306
Ф5030×6400 ≤25 98-386
Ф5030×8300 ≤25 118-500
Ф5500×8500 ≤25 148-615
