颚式破碎机传动装置的结构分析

时间:2013-09-06 10:08:45   作者:红星机器 返回列表

如果您正在寻找相关产品或有其他任何问题,您可以通过点击 在线咨询在线咨询 与我们在线交流,也可以拨打客服电话: 0371-6777 2727

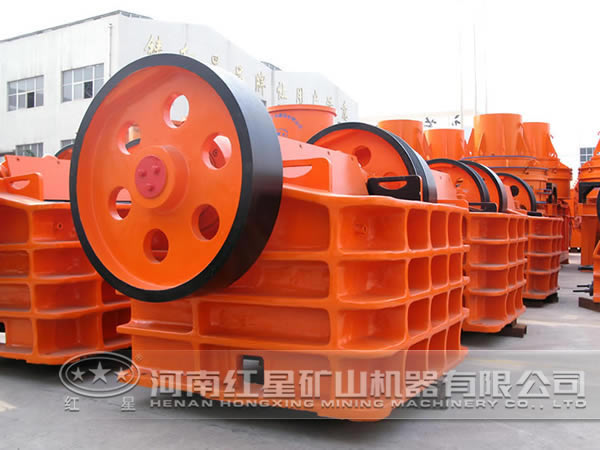

颚式破碎机

颚式破碎机具有结构简单、工作可靠、维修方便等优点,因而在很多行业中均有非常广泛的应用。在其各组成部分中,传动装置是颚式破碎机的重要组成部分,其结构分析如下文。

可动颚板的运动是借助连杆和推力板机构来实现的。它由飞轮与偏心辆、连杆、前推力板和后推力板组成。飞轮分别装在偏心轴的两端,偏心轴支承的机架侧壁的主轴承中。连杆上部装在偏心轴上,前、后推力板的一端分别支承在连杆下部两侧的肘板支座 上,前推力板的另一端支承在动颚下部的肘板支座中,后推力板的另一端支承在机架后壁的肘板支座上。当电动机通过胶带轮带动偏心轴旋转时,连杆产生上下运动,并带动推力板运动。由于推力板的运动不断改变倾斜角度,于是可动颚板就围绕悬挂轴往复运动,从而使进入破碎腔的物料遭到破坏。当动颚板向前摆动时,水平拉杆通过弹簧 来平衡动颚和推力板所产生的惯性力,使动颚板和推力板紧密结合,不分离。当动颚后退时,弹簧又可起协助作用。

由于颚式破碎机是间断工作的,即有工作行程和空转行程,所以它的电动机负荷不均衡。为使电动机负荷均匀,就要在动颚向后移动(离开固定颚板)时把能量贮存起来,向前移动时再将能量全部释放出来。利用惯性的原理的偏心轴两端各装设一个飞轮,就可达到这个目的。为了简化结构,通常把一个飞轮兼作传递动力用的胶带轮,即胶带轮同时也起飞轮作用。心轴(主轴)是破碎机的重要零件,简单摆动颚式破碎机动颚悬挂轴又叫心轴。偏心轴负责带动连杆上下运动,工作时将承受很大破碎力,一般都采用优质合金制作。连杆是由连杆体和连杆头组成,由于工作时承受拉力,故用铸钢制作。
